一、 什么是超声波泥位计？
超声波泥位计，正式名称为超声波泥水界面仪或超声波淤泥界面仪，是一种利用超声波时差法对液体中污泥与清水的分界面（即泥水界面）进行非接触式、在线连续测量的专用仪表。
核心功能：实时、准确地测量沉淀池、浓缩池等构筑物中污泥层的厚度（泥位），为排泥泵的自动启停提供关键控制信号，优化工艺运行。
工作原理：探头向水中发射超声波脉冲，声波在传播过程中遇到密度发生显著变化的泥水界面时会产生反射。仪表通过计算声波从发射到接收的时间，结合水体中的声速，计算出探头到界面的距离。在已知探头到池底高度的情况下，即可得到污泥厚度。

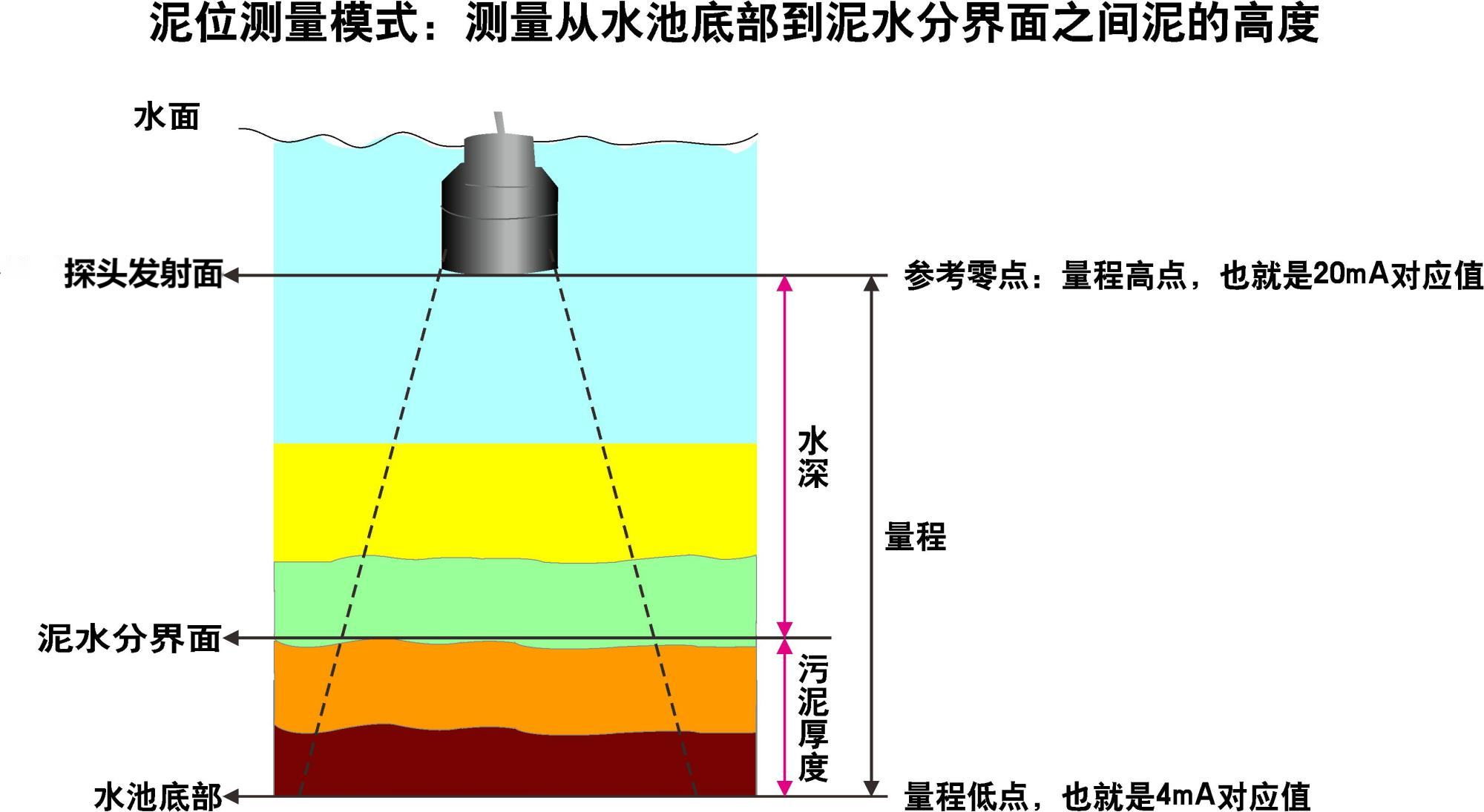

测量模式： 泥位测量模式：直接显示从池底到泥水界面的污泥层高度（即泥位）。这是最常用的模式。
水深测量模式：显示从探头发射面到泥水界面的距离。
二、选型配置指南
选型是通过组合“选型码”来完成的。以 WSS230 为例，主要步骤和选型表示例：
确定量程与接口：例如，10米量程，G1/2螺纹 -> 选型码 R。
选择探头材质：例如，腐蚀性环境 -> 选型码 N6 (PTFE)。
选择输出与供电：例如，需要4-20mA和RS485，现场有220VAC电源 -> 选型码 SF。
选择电缆长度：例如，需要20米电缆 -> 选型码 20。
选型示例：一个10米深、有腐蚀性的初沉池，需要4-20mA和RS485信号，220VAC供电，20米电缆。
完整选型码：WSS230-R-N6-Q-SF-20
解读：WSS230系列，10m/G1/2螺纹，PTFE防腐探头，3.0级精度，4-20mA+RS485输出/220VAC供电，20米电缆。
三、安装、设置与调试要点

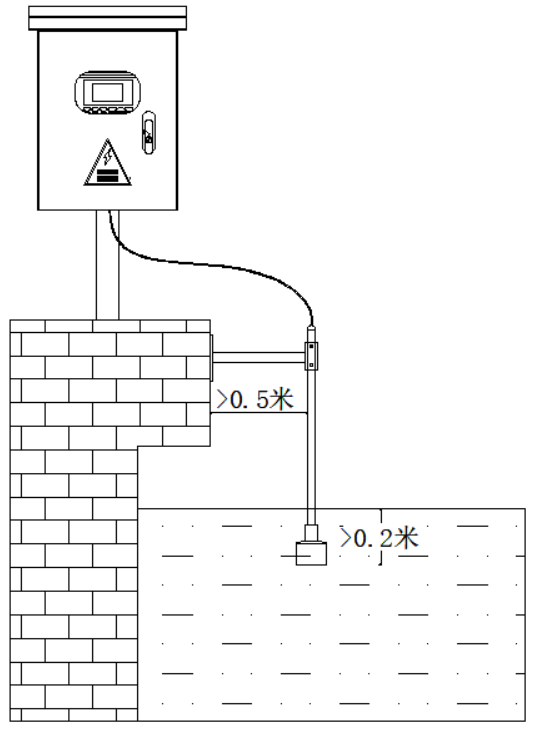

安装要求（至关重要）：
垂直安装：探头必须与池底和泥面保持垂直。
避开干扰：安装位置应远离进水口、出水口、搅拌器、气泡区域，探头正下方不能有障碍物。
浸没深度：探头应完全浸没，且发射面到最高泥面的距离需大于仪表盲区。
距离池壁：至少50cm，若池壁不平需加大距离。
电缆敷设：探头信号电缆严禁与动力电缆（220V/380V）同槽敷设，至少保持50-100cm距离，必要时穿镀锌管屏蔽并可靠接地。
简易参数设置（通过主机面板3个按键）：
进入菜单：通电后长按 SET 键约2秒。
选择测量模式：进入“测量模式”菜单，选择 “泥位测量”。
设置参考零点：输入 “探头发射面到池底的垂直距离”。这是计算泥位的关键基准。
设置量程高低点： 量程低点（4mA对应值）：通常设为0米（对应池底）。
量程高点（20mA对应值）：通常设为参考零点的值（即探头高度），也可根据需要设为更小的值。
设置继电器报警值：根据工艺要求，设置污泥厚度的高、低位报警点。
注意：“探头选择”、“参数校正”、“算法选择”等高级参数请勿自行修改，应在专业人员指导下进行。
四、 典型应用场景与价值
初沉池：精准控制排泥周期，避免污泥发酵上浮或排泥不及时，解决“排泥时机难控”难题。
二沉池：监测污泥层高度，优化污泥回流比，防止污泥流失导致出水浑浊。
污泥浓缩池/储泥池：监控泥位，控制污泥输送量，避免池体溢满或抽空。
价值体现：实现精准自动排泥，稳定出水水质；提高污泥处理效率；降低人工巡检强度和误判风险；节能降耗。
五、 总结与建议
超声波泥位计（泥水界面仪）是污水处理厂沉淀池工艺不可或缺的核心监测仪表。
产品选择：对于大多数应用，JFC或WSS230均是可靠选择。重点关注量程、防腐要求和输出信号。
成功关键：正确的安装位置和规范的电气接线（尤其是接地和电缆屏蔽） 是保证测量稳定、抗干扰的根本。
应用定位：它是控制**“污泥在哪里，有多厚”** 的仪表，与测量**“污泥有多少”** 的污泥浓度计（如PSS-9011） 功能互补，共同保障污泥处理系统的稳定运行。
