详解:蒸汽管道“涡街”安装调试
来源: 时间:2021-04-20 阅读:139 次
导读: 位于浙江兰溪的克罗托纺织是一家专业从事棉、化纤纺织加工的单位,在其生产流程中,需要使用蒸汽对加工的产品加热加湿,所以对于蒸汽的计量控制在整个工艺中十分重要。

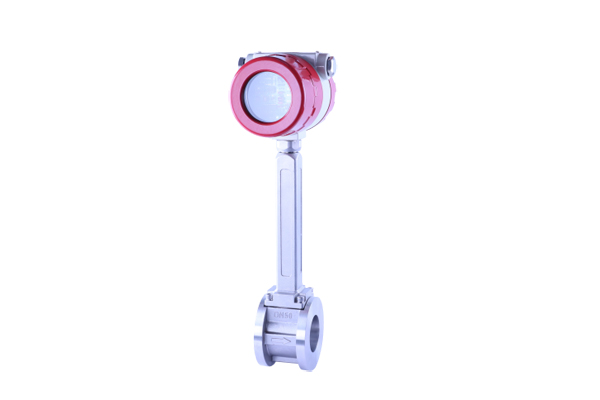

    位于浙江兰溪的克罗托纺织是一家专业从事棉、化纤纺织加工的单位,在其生产流程中,需要使用蒸汽对加工的产品加热加湿,所以对于蒸汽的计量控制在整个工艺中十分重要。此次应用于现场的涡街流量计是联测新款抗振式分体涡街流量计,配合联测品牌的温度温度传感器及压力变送器,得到温压补偿数据,从而得出准确的蒸汽流量数据。

    说完原理,我们先来整理下安装需要的配件,包括夹持安装需要的法兰,温度传感器、压力变送器固定的螺纹底座,以及压力变送器降温用的弯管。

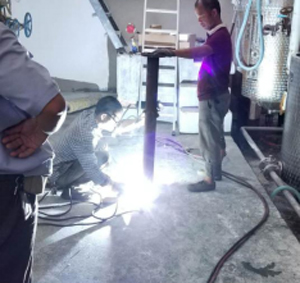

    焊接:准备好所有的配件,我们就要开始焊接过程了:将夹持用的法兰,固定的螺纹底座安装于管道中。

    安装:焊接完成后,将涡街流量计夹装在法兰间,通过螺钉固定夹紧;压力变送器及温度传感器通过螺纹拧入底座。

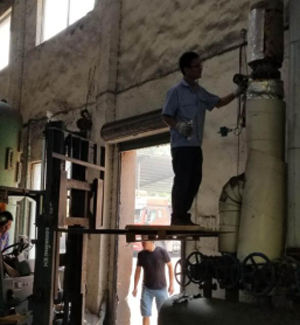

△劳动人民的智慧还是无穷的,现场技术因为高度不够动用了叉车。

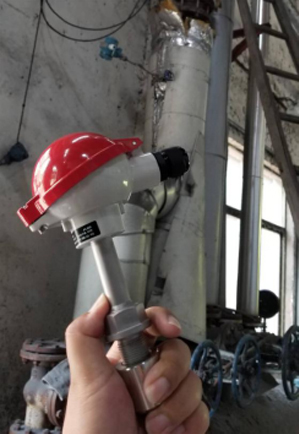

△现场“高颜值”的铠装热电阻马上就要开始“履行”自己的责任了    接线:通过屏蔽线将涡街流量计的脉冲信号,压力变送器的模拟信号及温度传感器的热电阻阻值信号连接到流量积算仪。

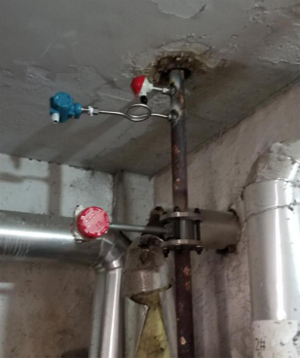

△安装好的涡街流量计、压力变送器及温度传感器。

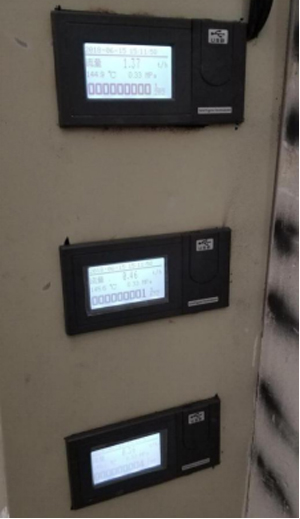

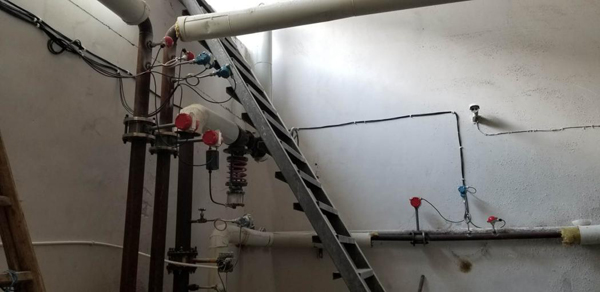

△各个环节上完成接线的设备    调试:最后,就是调试环节,通过温压补偿的设置,在流量积算仪上就能显示管道内实时的流量数据,以及累计通过的流量数据。

   以上,就是今天工程师带您看现场的全部内容,希望对您有所帮助。
